009 Kohlefaser Bremshebel

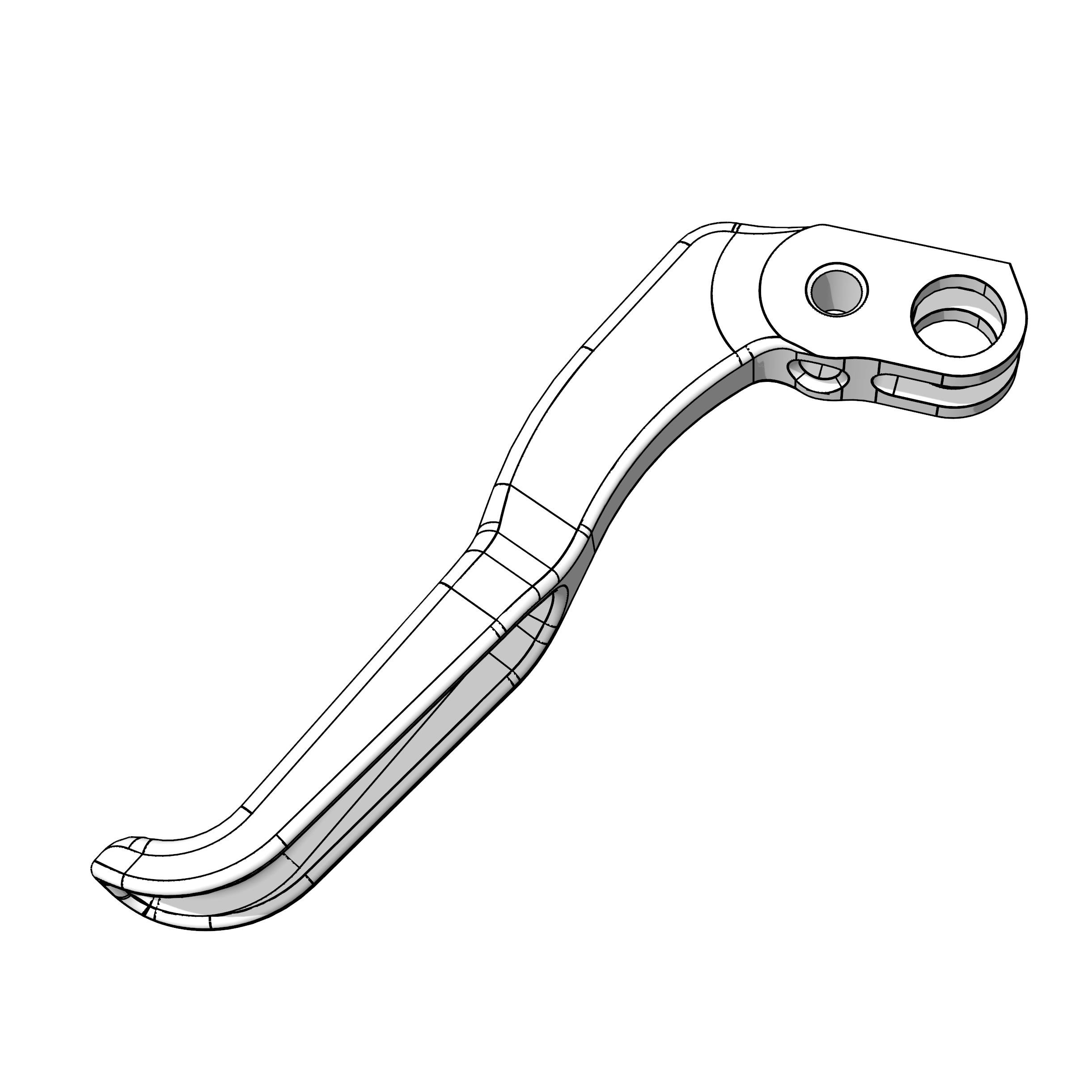

Bei diesem Projekt habe ich die Form von einem vorhandenen Datensatz eines Bremshebels für ein Forged-Carbon Werkzeug abgeleitet.

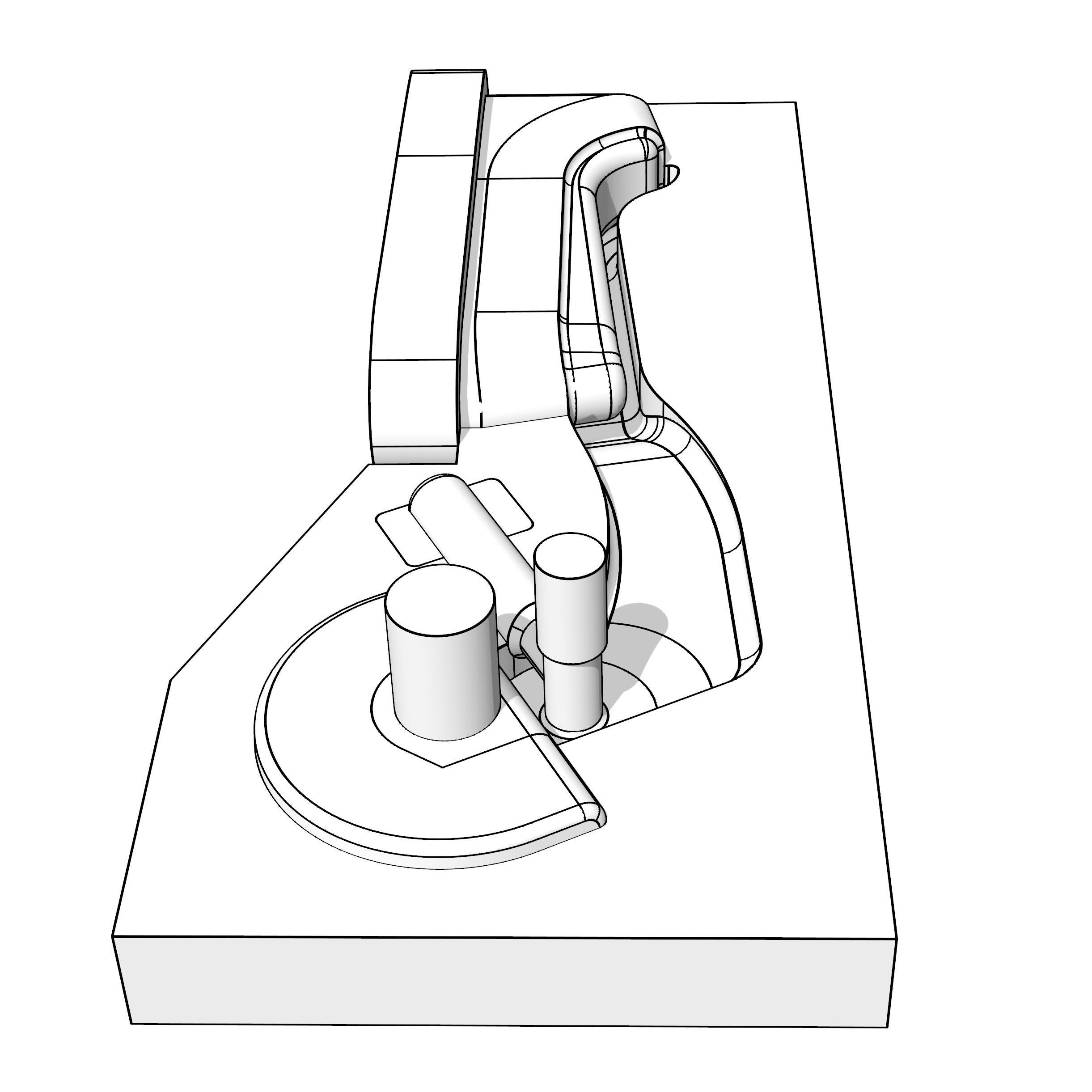

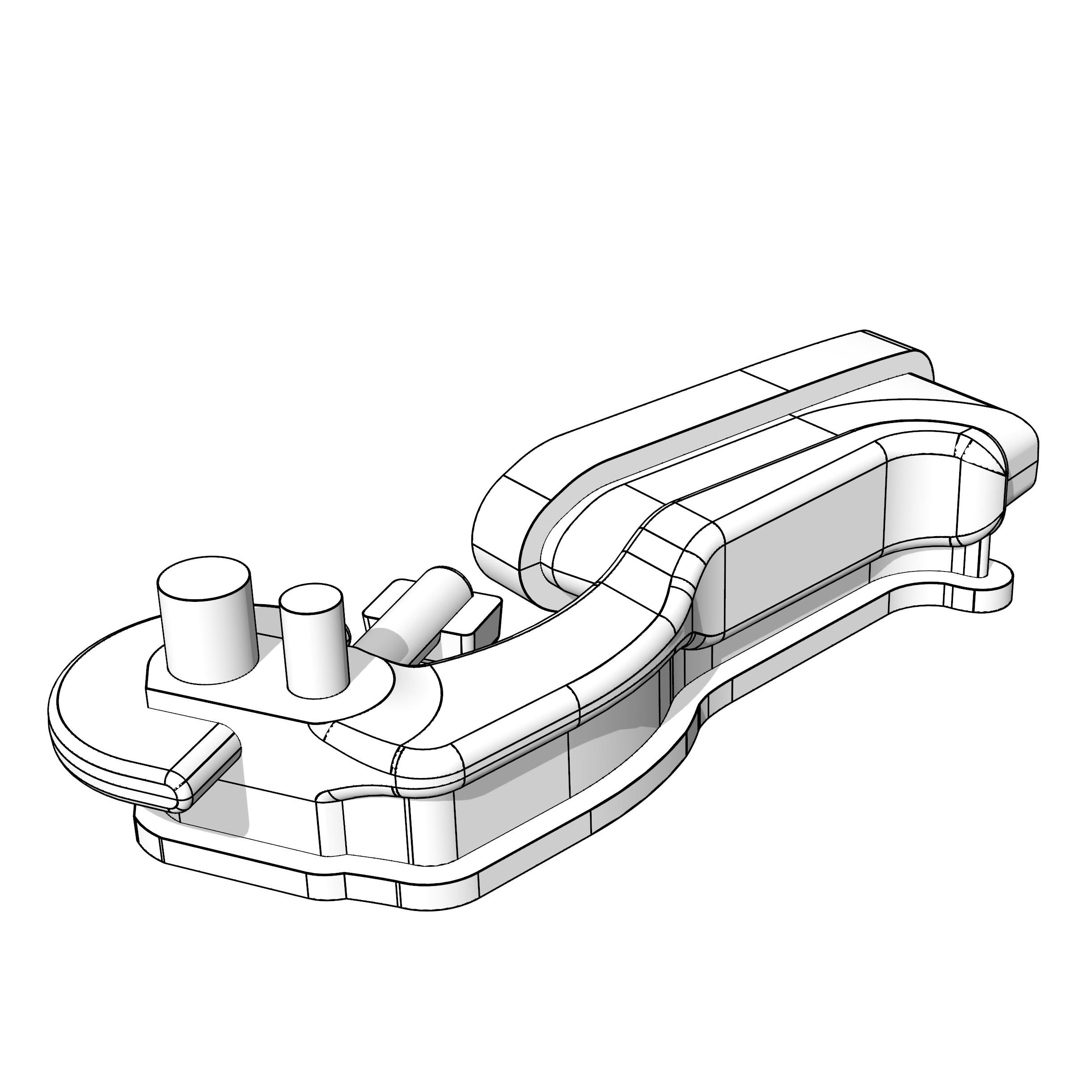

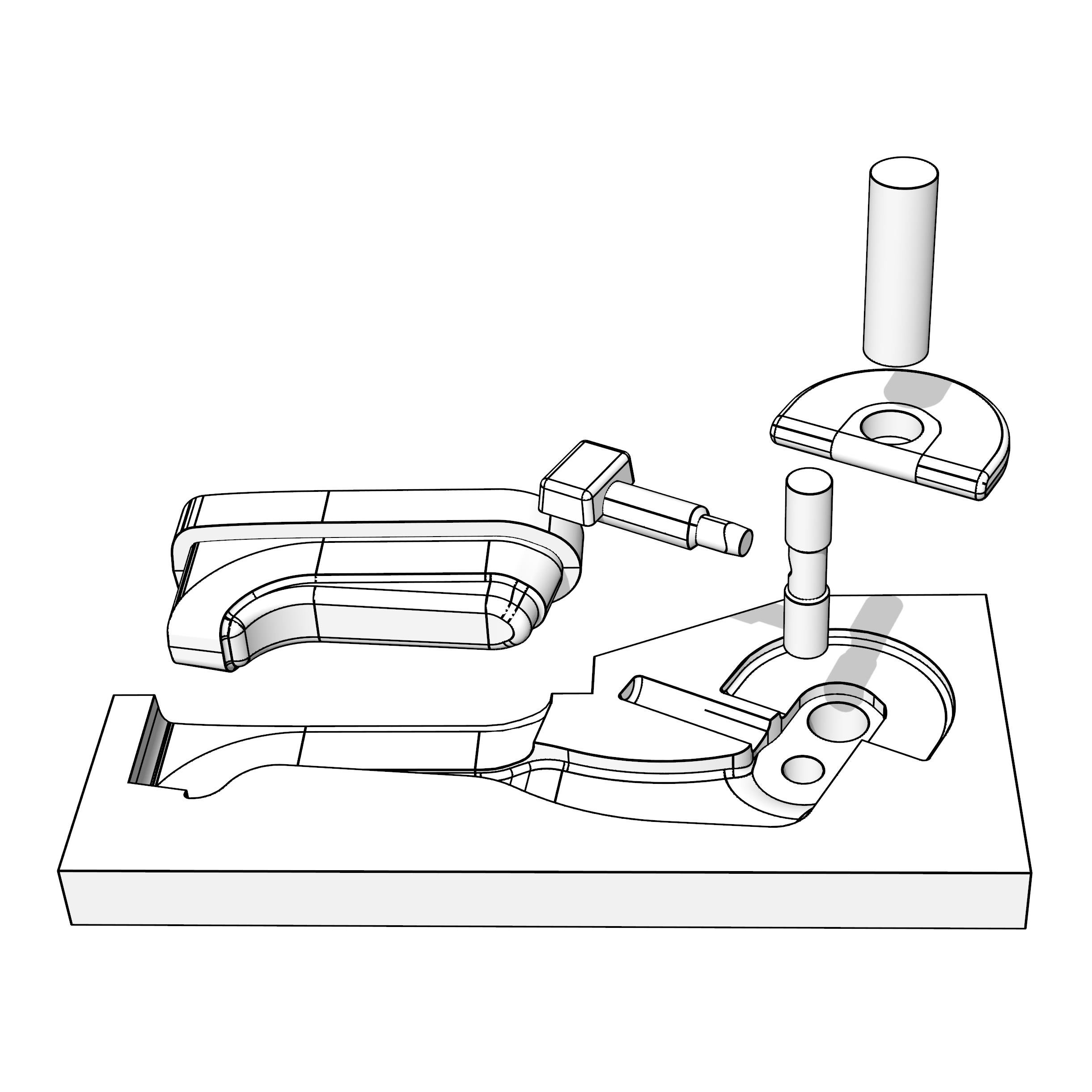

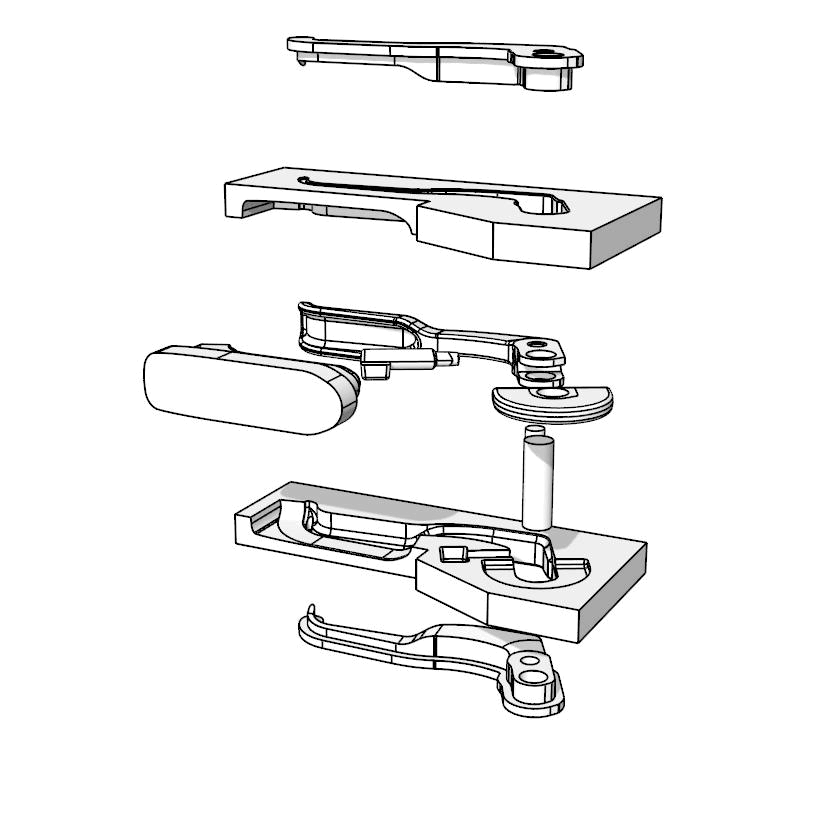

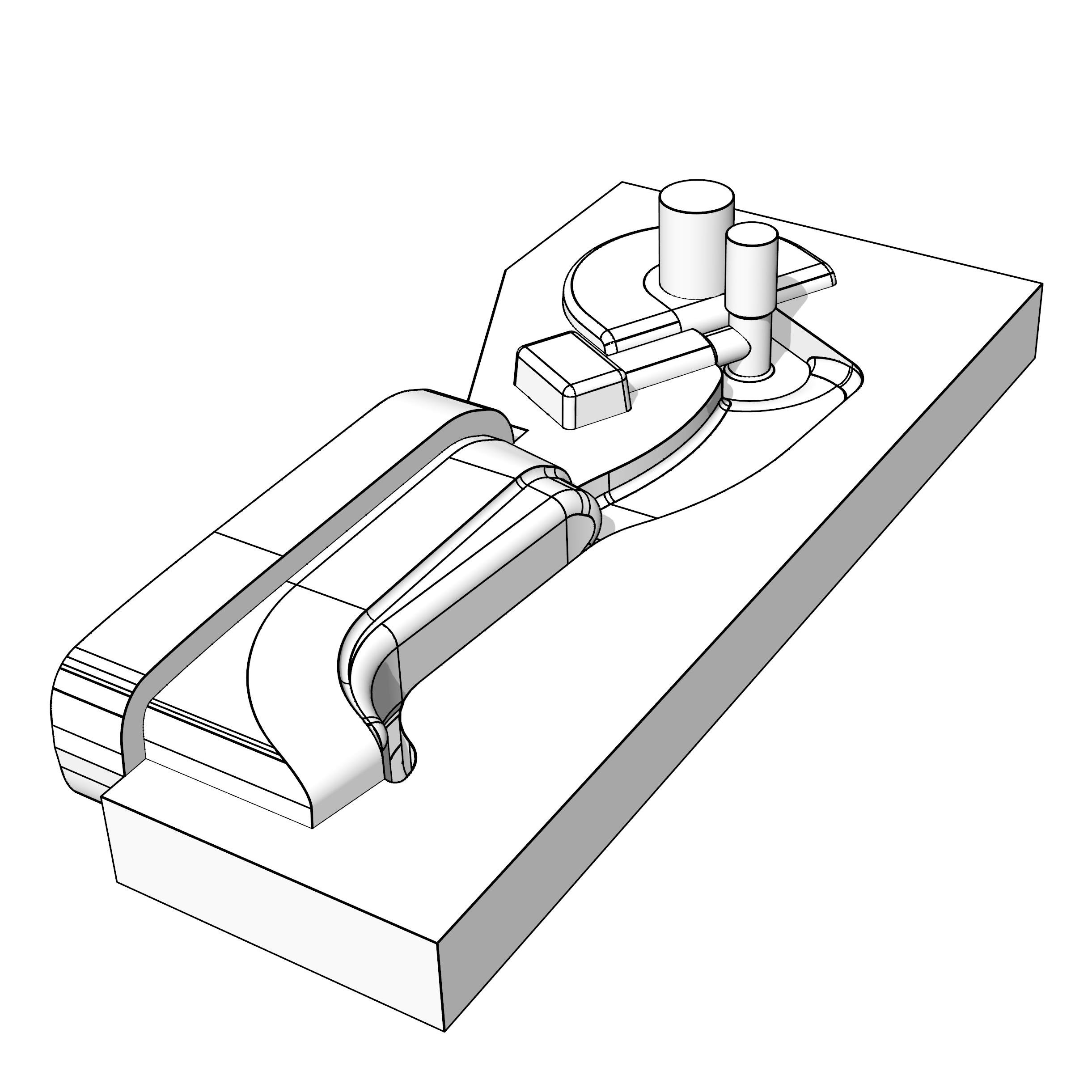

Es besteht aus zwei Formhälften und verschiedenen Losteilen, die als Formkerne oder Schieber fungieren. Durch diese Konstruktion kann das Kohlefaser-Kunstharzgemisch nach dem Befüllen der Form effektiv verdichtet und überschüssiges Harz herausgepresst werden.

Das Ergebnis ist ein äußerst leichtes und hochfestes Bauteil.

Das gesamte Werkzeug wurde im FDM-Verfahren gedruckt, was es extrem kostengünstig macht und es ermöglicht, mehrere Abformungen standzuhalten.

Es eignet sich nicht nur für Prototypen und Einzelstücke, sondern ermöglicht auch die Herstellung von Kleinserien.
